Триада-ВА-69/antenna.ru АНТЕННА ВРЕЗНАЯ АКТИВНАЯ Триада-ВА-69/antenna.ru

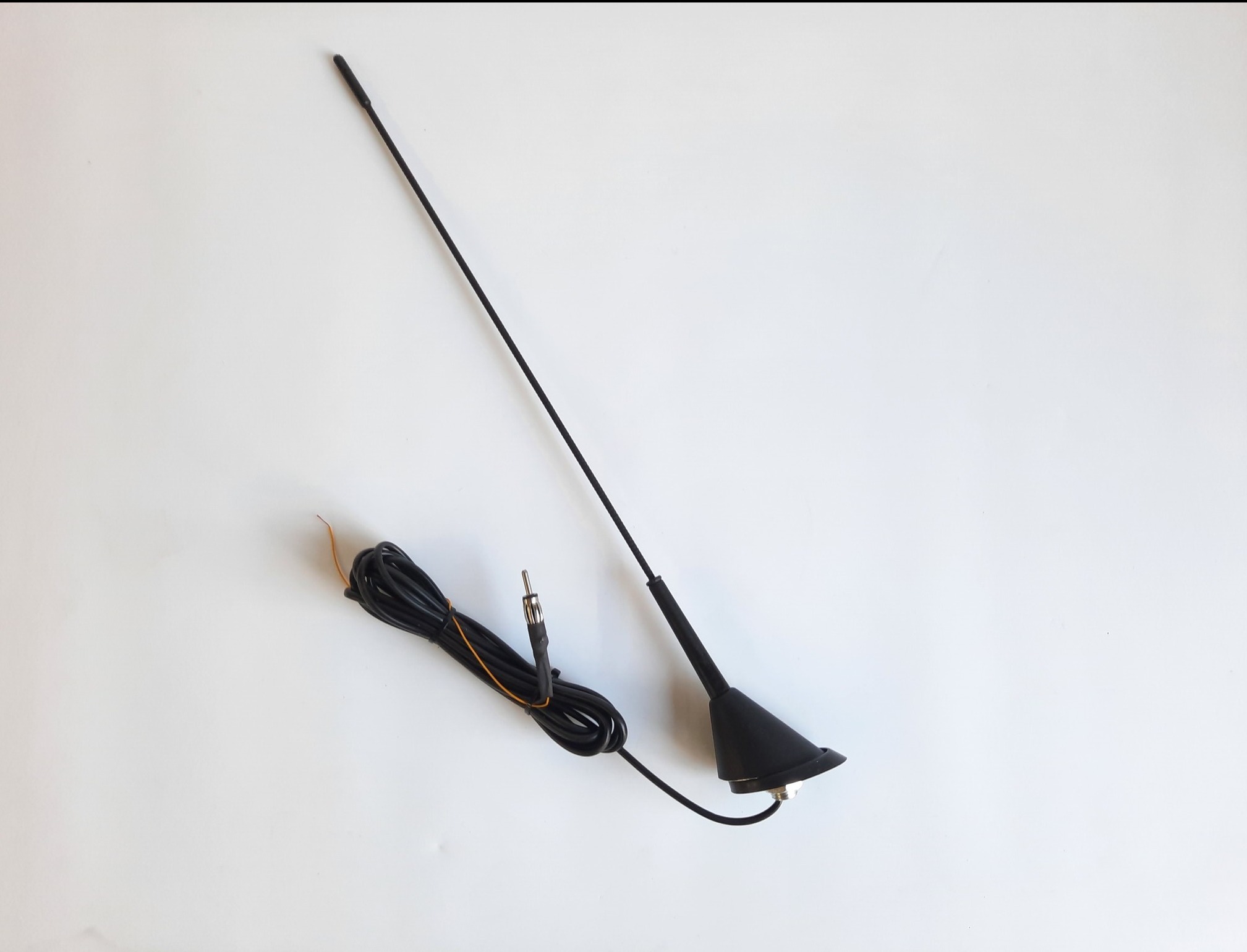

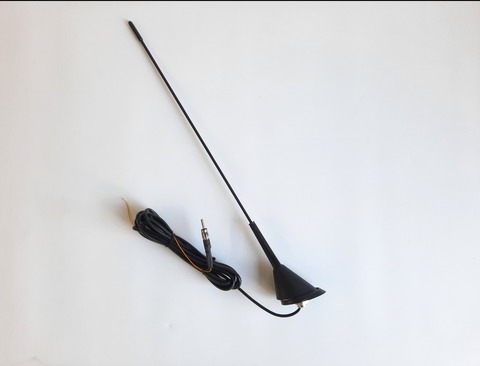

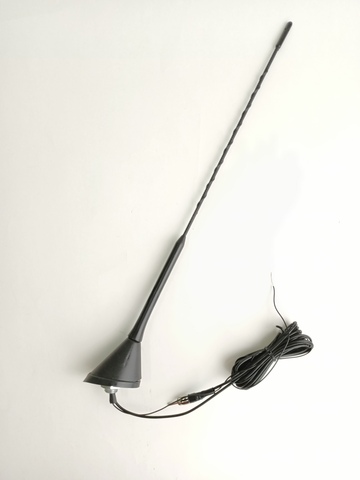

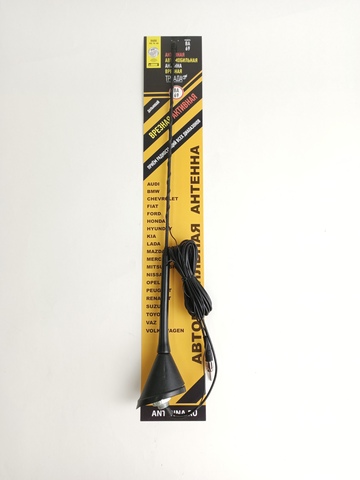

Врезная активная антенна Триада-ВА 69 предназначена для установки, а также для замены штатной антенны в автомобилях Volkswagen, Opel,Chevrolet, Skoda и т.д. Пруток 40 см. Отличное качество приема. Одна из лучших в мире антенн по соотношению цена\качество.

Радиосигнал принимается съемным прутком с противошумной навивкой (опционально, может не быть). В нижней части прутка внутри пластикового неразборного кожуха расположена стальная пружина, которая возвращает  пруток в исходное состояние, если он отклонен от естественного положения веткой, крышей гаража и т.д. Верхняя часть прутка выполнена из прочного гибкого стеклотекстолитового стержня. Поверху стержня навита медная проволока, выполняющая сразу две функции - прием радиосигнала и устранение  свиста от прутка на большой скорости (более 160 км\час) за счет определенного шага навивки проволоки. Проволока и стержень обтянуты термоусадочной трубкой. Резьба прутка М5 или М6, внутренняя или наружная  (может меняться в зависимости от полученных на производство материалов).

При автоматической мойке автомобиля пруток необходимо открутить,  иначе он может быть испорчен мощными вращающимися щетками автомойки.


Пример независимой установки антенны ВА-69: Как установить внешнюю антенну Триада ВА-69.

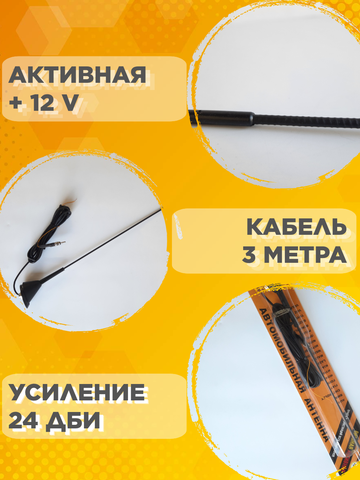

Пруток прикручивается к корпусу основания антенны. Корпус отлит из ударопрочного пластика АБС черного цвета. Внутри корпуса основания размещен мощный усилитель (24 дБи) с большим динамическим диапазоном (HDR). Поэтому радиосигналы уверенно принимаются антенной как вблизи от источника, так и на удалении до 80 км (линия горизонта), дальность максимального приема, следовательно, зависит в первую очередь от мощности радиостанции и рельефа местности, сильно ограничивающего линию горизонта и определяющего провалы ("ямы") в приеме радиосигнала.

Усилитель собран на печатной плате  (материал FR-4) автоматизированным способом -  SMT-монтаж плат. Установка SMD-компонентов осуществляется на автоматическом установщике MIRAE MX-120 (Южная Корея). Это позволяет добиться повторяемости отличных технических характеристик каждого усилителя.

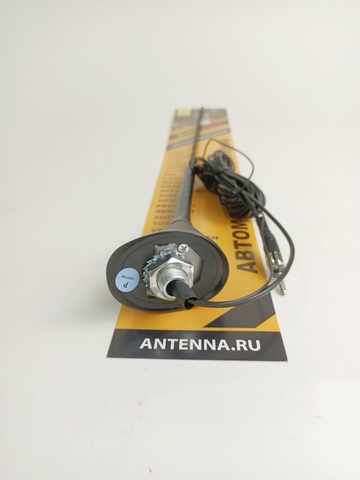

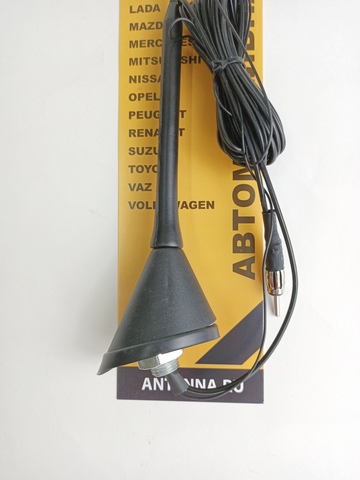

Основание крепится к корпусу автомобиля. В заранее изготовленное  отверстие вставляется шпилька крепления, выходящая из основания. Между основанием антенны и кузовом автомобиля крепится эластичная манжета. Изнутри салона на шпильку накручивается гайка. Необходимо обеспечить надежный контакт гайки с металлом корпуса автомобиля (убрать краску в месте крепления).

Необходимо также нанести герметик на все прилегающие к корпусу и шпильке части. Только в этом случае обеспечится защита от воды.

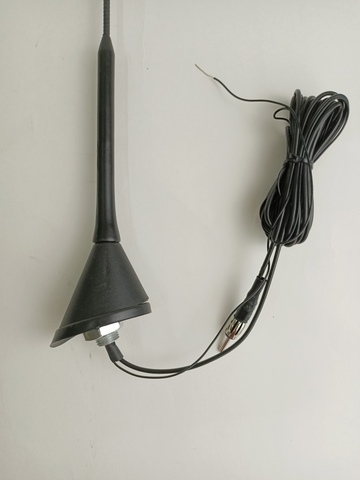

Сквозь крепежную шпильку проходят радиопровода и провода питания антенны. Штекер радиокабеля соединяется с гнездом магнитолы, провода питания подключаются к бортовой сети автомобиля, причем плюсовой провод должен подключаться к специальной клемме магнитолы (маркируется чаще всего АНТ), питание на которой появляется только когда магнитола включена. Если плюсовой провод подключается сразу к бортовой сети автомобиля, необходимо убедиться в наличии предохранителя в этой цепи или установить его дополнительно.

В соответствии с общим дизайном, антенна автомобильная Триада 69 устанавливается на заднюю часть крыши автомобиля.

Рекомендуется к установке автовладельцам, предпочитающим качественный прием радио.

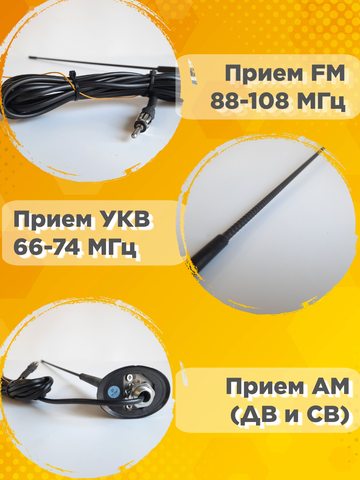

* Прием FM 88-108 МГц
* Прием УКВ 66-74 МГц
* Прием АМ (ДВ и СВ - Длинные и средние волны)
• Приём УКВ, FM, AM в городе и за городом

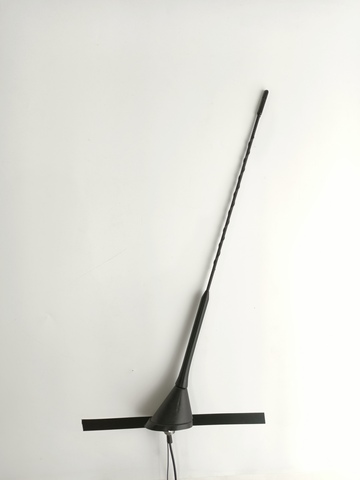

• Угол наклона 75°
• Врезная на заднюю часть крыши
• Длина прутка 38 см
• Дальность приема до 80 км (в особо хороших условиях приема)
• С отдельным проводом питания +12 вольт, длина 3м

*********
