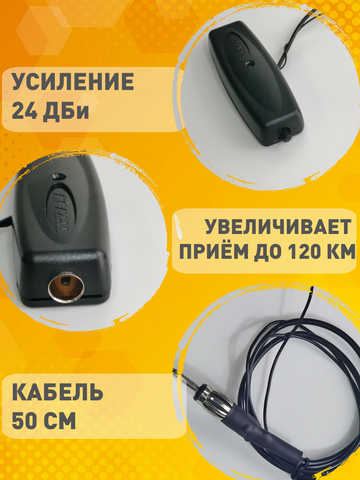

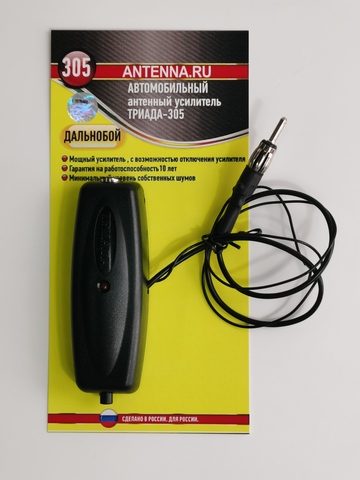

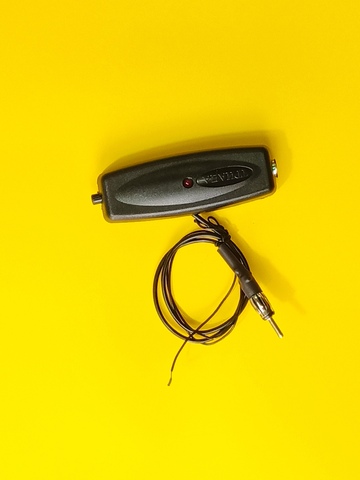

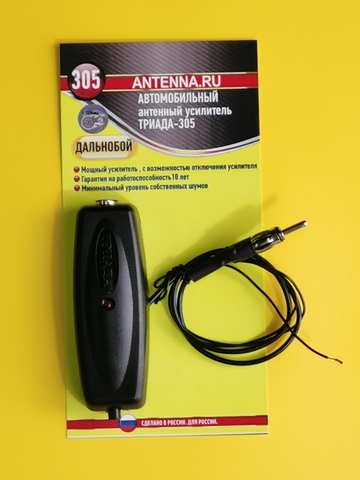

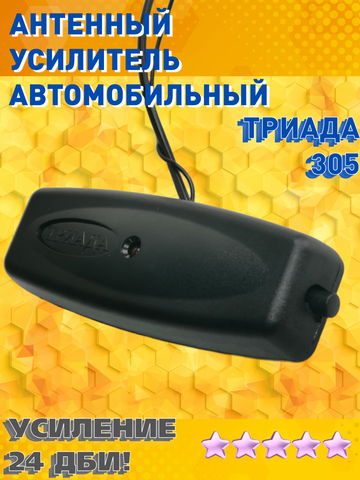

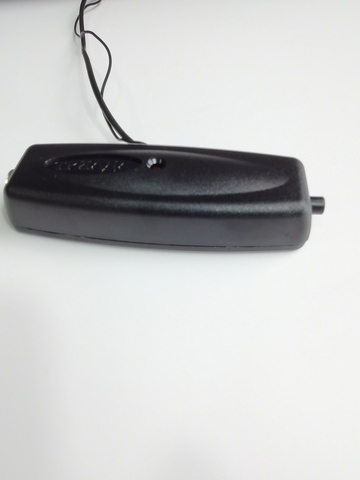

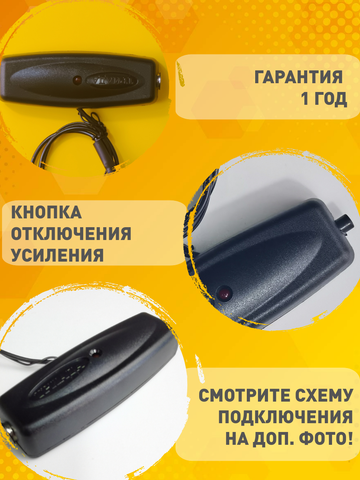

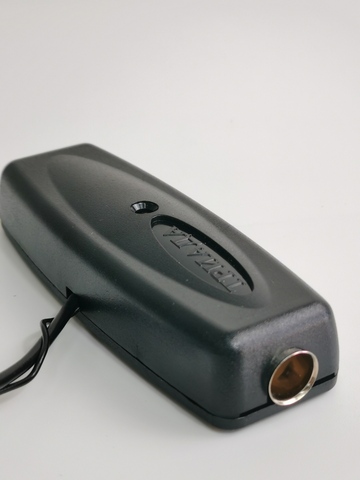

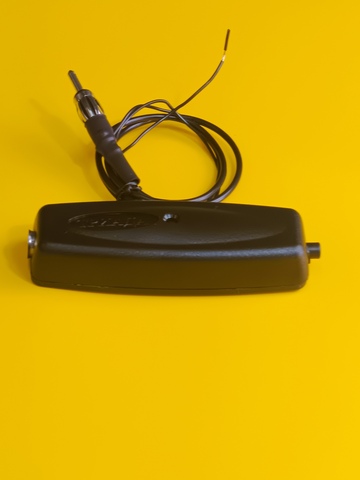

АВТОМОБИЛЬНЫЙ АНТЕННЫЙ УСИЛИТЕЛЬ РАДИО FM "ТРИАДА-305"

НОВИНКА! МОДЕЛЬ 2020 года.

Автомобильный антенный усилитель "Триада-305/antenna.ru" предназначен для усиления сигналов радиовещательных станций в диапазонах УКВ (68-74 МГц) и особенно FM (87,5-108 МГц).

-Для сверхдальнего приема до 120 км (если исправна магнитола, а местность равнинная).
-Два режима работы Город/трасса
-Сделано в России. Для России.
-Простая установка за 15 минут.

ДЛЯ ЧЕГО: С данным усилителем приемные свойства магнитолы значительно улучшаются для FM радио на расстоянии более 30-50 км. Если на внешнюю пассивную антенну прослушивание сопровождается шумами, пропаданиями сигнала, хочется увеличить дальность приема.

Купить на OZON.RU

Усилитель имеет высокий коэффициент усиления (в среднем 20 дБ). При необходимости (вблизи от города, в условиях сильного сигнала или сильных помех), усилитель можно отключить удобным переключателем на корпусе усилителя. Усилитель питается от бортовой сети автомобиля 12 вольт (12-15 вольт). Подключается между пассивной антенной и радиомагнитолой. Усилитель позволяет увеличить дальность и улучшает качество приема на предельных дистанциях. При необходимости, можно прикрепить усилитель в месте установки на двусторонний скотч.

Важно! Усилитель может не дать ожидаемого эффекта, если:
• приемный тракт автомагнитолы выполнен некачественно, с плохой избирательностью, со входным сопротивлением, сильно отличающимся от 75 Ом (стандартное общепринятое значение),
• антенна неисправна или поломана. Требуется сначала заменить антенну на исправную, например, на пассивную врезную штыревую поворотную антенну Триада-63Е/antenna.ru,
• не рекомендуется применение данного усилителя с активной антенной из-за высокой вероятности перегрузки входного каскада магнитолы.

Когда усилитель точно поможет: при исправной антенне и качественном радиотракте магнитолы. Ожидается увеличение дальности приёма и более стабильный звук радиопередач УКВ и FM.

Когда усилитель точно не поможет: если в городе на расстоянии до 20 км плохой прием при поломанной или неправильно установленной антенне, при неисправной магнитоле.

Особенности схемотехнического построения усилителя:
• Два режима работы - с усилением и без;
Радиочастотный фильтр на входе, предотвращающий перегрузку усилителя и магнитолы внеполосными помехами;
• Низкий уровень собственных шумов;
• Очень хорошее согласование по входу;
• Усилитель построен по каскодной схеме на четырех транзисторах;
• Очень низкий коэффициент обратной передачи – сопротивление нагрузки практически никак не сказывается на входном сопротивлении усилителя.


ПРЕИМУЩЕСТВА ПО СРАВНЕНИЮ С АНАЛОГАМИ:
-Мощный усилитель;
-Возможность отключения усиления в городе.
-Сделано в России;
-Гарантия на работоспособность 10 лет.

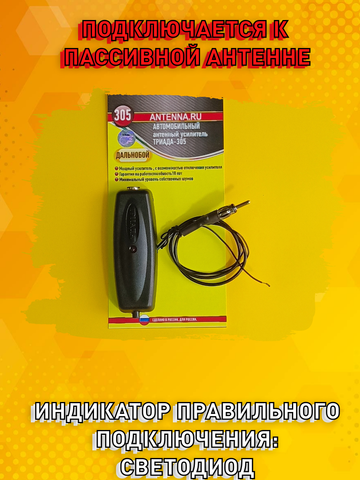

Инструкция по подключению:

• Вставить штекер кабеля, идущего от антенны, во входное гнездо усилителя.

• Вставить штекер кабеля от усилителя во входное гнездо магнитолы.

• Провод питания подключить к цепи +12В, защищённой предохранителем. Если в магнитоле имеется специальный контакт питания антенны, питание усилителя можно подключить в этому контакту.

Чем Триада-305 лучше, чем усилитель Триада-304?
- существенно меньший уровень собственных шумов, что особенно важно при максимальной дальности приёма.
- изготовлен на элементной базе 2018 года (меньше шумов);
- специализируется на приеме  FM 88-108 МГц, те меньше шумов и замираний именно в этом диапазоне.

Технические характеристики:
Рабочий диапазон частот, МГц  64…108
Напряжение питания, В 12-15
Потребляемый ток, мА 13
Номинальное входное и выходное сопротивление, Ом  75
Средний коэффициент усиления, дБ  20
Неравномерность АЧХ, не более, дБ 1
КСВ по входу, не более 1,2
Коэффициент шума, не более, дБ 2.1
Диапазон рабочих температур, °C –40…+80
Исполнение  брызго незащищйнное (IP63)
Габариты Д,Ш,В, мм 102 х 36 х 22
Вес при стандартной длине кабеля, г 50
Кабель РК75-1.5-311
Длина кабеля, м 0,2
Разъём на входе   Гнездо AM\FM
Разъём на выходе   Штекер AM\FM

Скачать технические характеристики усилителя Триада-305/antenna.ru
