Антенный комплекс врезной Триада-26980 всенаправленный GSM 800, 900, 1800, 2100, 2400, 2600 МГц

Антенный комплекс Триада-26980 SOTA MIMO предназначен для работы в составе системы MIMO в диапазонах 800/ 900/ 1800/ 2100/ 2400/ 2600 МГц с усилением 5 – 7 дБи. Это надежная и относительно небольшая шестидиапазонная всенаправленная антенна круговой поляризации, что обеспечивает прием с любого направления по горизонту.


***

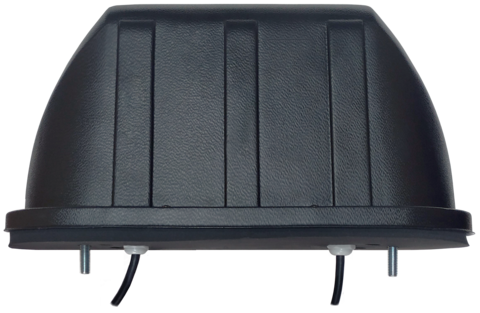

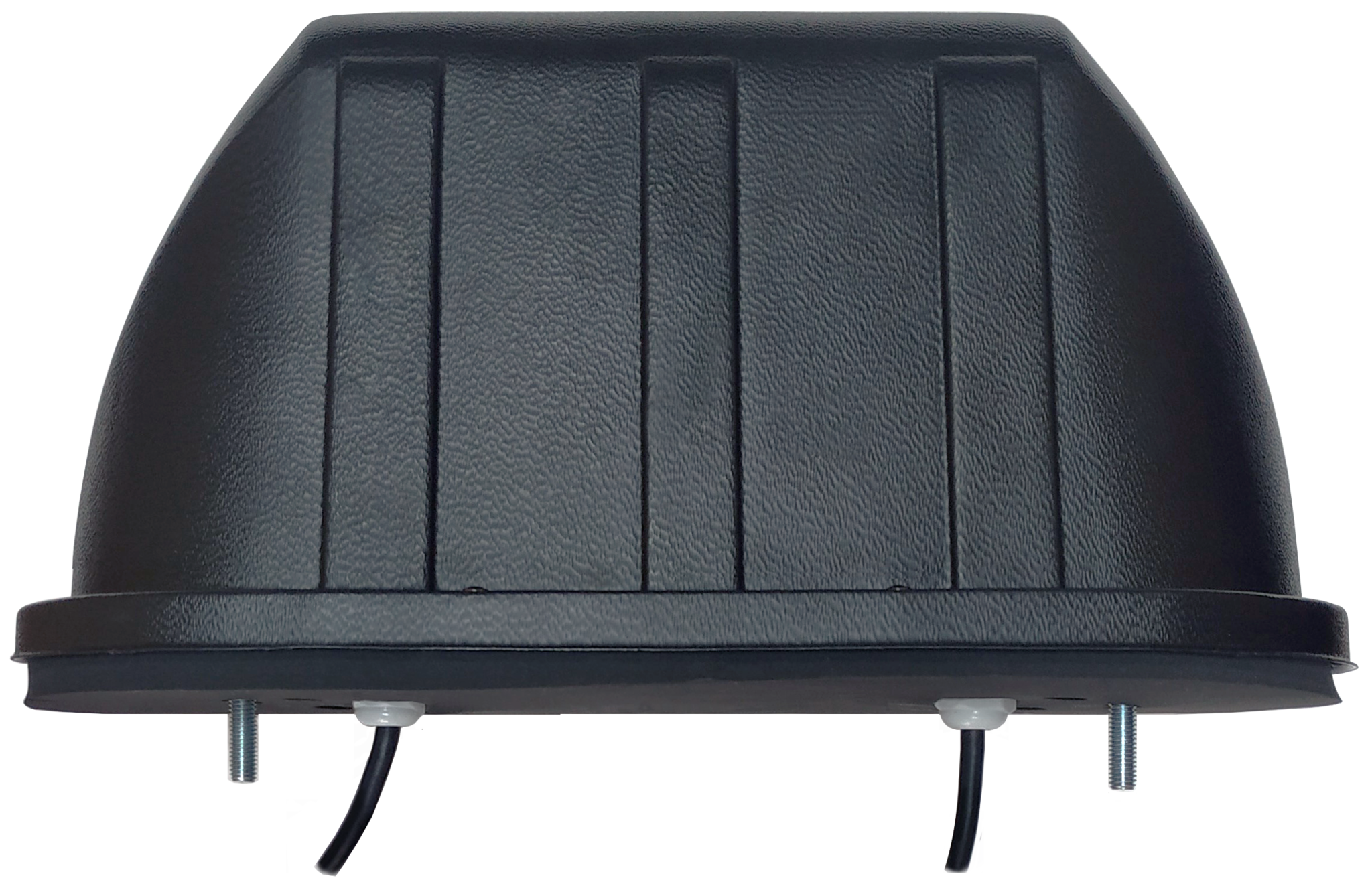

Способ крепления – врезка. Два болта М6 (есть еще 2 кабельных ввода М7) позволяют фиксировать антенну на металлических поверхностях. Устанавливается вертикально на металлическое основание "землю". В качестве «земли» годится металлический шкаф или металлическая площадка размером 40*40 см и более. Характеристики антенны без "земли" ухудшаются. Наличие посторонних предметов допустимо не ближе 10 см от антенны.

***

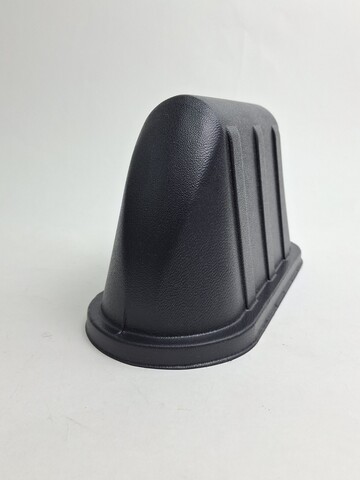

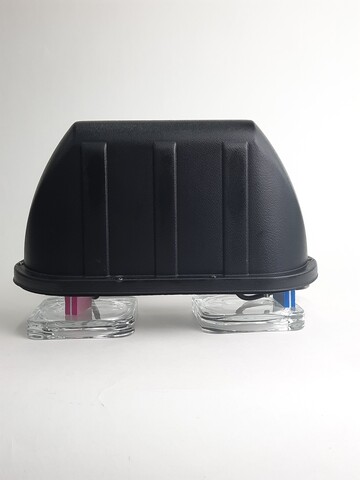

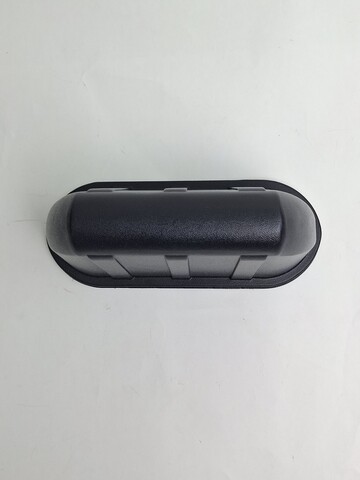

Конструктивно антенна Триада-26980 представляет собой две разнесённые в пространстве широкополосные пассивные антенны (широкополосный диполь). Антенны смонтированы на единой платформе и закрыты защитным корпусом. Корпус изготовлен из ABS пластика с малым поглощением радиоволн. Цвет антенны черный. Встроенная грозозащита отсутствует.
.
 ***
Антенна Триада-26980 применяется в ситуации, когда направление на источник сигнала сотовой связи неизвестно или все время меняется.

Технические характеристики:

* LTE 800 МГц, 5 дБи
 * GSM 900 МГц, 6 дБи
 * 1800 МГц, 7дБи
 * 2100 МГц, 6,5 дБи
 * 2400/2600 МГц, 6 дБи
 * Поляризация круговая
 * Всенаправленная

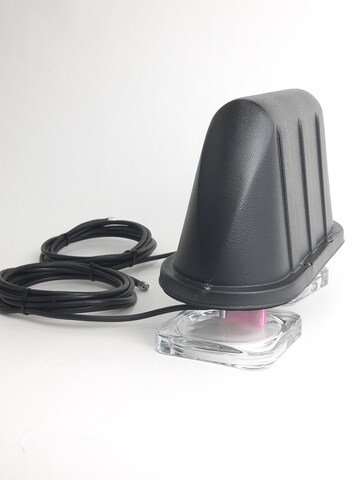

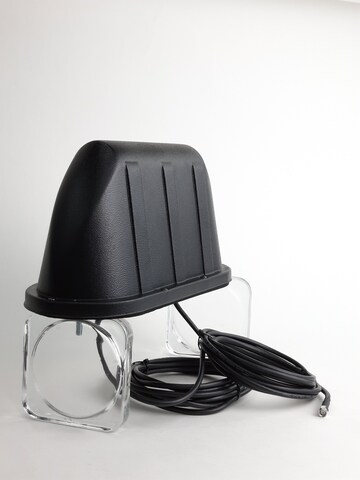

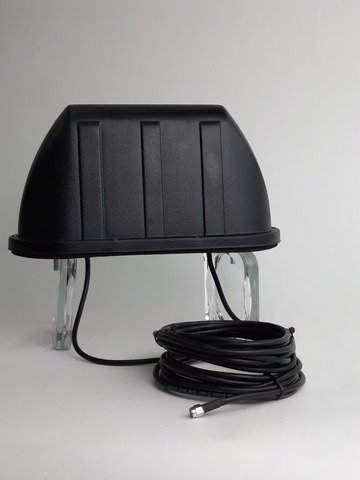

 * Кабель RG 58A/U
 * Длина кабеля 5 м или под заказ

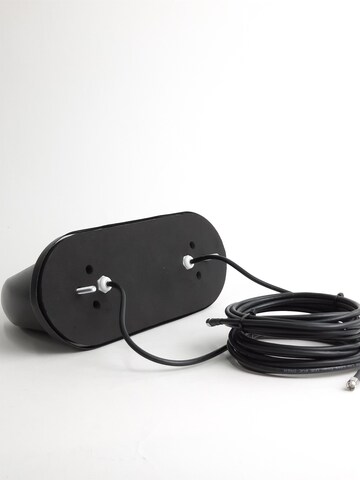

 * Крепление на 2 болта М6
 * 2 кабельных ввода М7
 * Разъём SMA / FME и др. под заказ

* Приведённые характеристики соответствуют установке антенны над «идеальной землёй» – металлической плоскостью размерами до границ «ближней зоны» не менее 3,5 метров в каждую сторону от антенны. При меньшем размере основания коэффициент усиления будет уменьшаться, а максимум диаграммы направленности подниматься верх до 30 градусов. Минимально допустимый размер «земли» - 33*33 см.

***
Исполнение корпуса пыле- и брызгозащищённое IP64. Возможна дополнительная защита и исполнение по ТЗ заказчика.

Скачать ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тритада-26980
