АНТЕННА ДЛЯ РАЦИИ ТРИАДА-1492 ДЛЯ ДИАПАЗОНА 136-174 МГЦ

Антенна Триада-1492 для диапазона 136-174 МГц.

Устанавливается на мачту, трубу, ветки.

Создана для обеспечения радиосвязи VHF 136-174 в местах, где радиоволна не проникает. Антенна устанавливается на возвышенность. Далее соединение с рацией по кабелю. Кабель-удлинитель в комплект не входит.

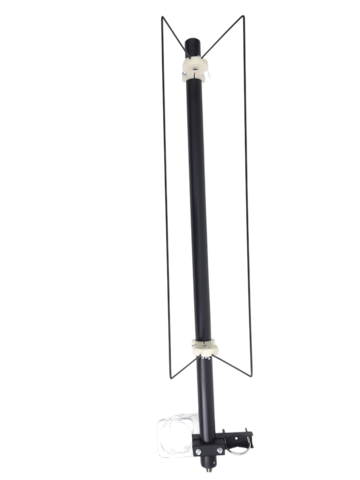

Имеет 2 рефлектора для отсечения сигнала в ненужную сторону. Антенна представляет собой вертикальный полуволновый вибратор с J-согласованием и двумя рефлекторами.

Купить антенну Триада-1492 на Авито

Технические характеристики антенны:
* Диапазон частот, МГц: 136-174;
* Коэффициент усиления в направлении максимума излучения (при установке антенны в пространстве), дБи: 4,3;
* Входное сопротивление, Ом: 50;
* КСВ не более (типовое значение): 1.5 (1.4);
* Поляризация: Вертикальная;
* Ширина диаграммы направленности по уровню 50% мощности, градусов:
- в горизонтальной плоскости: 200;
- в вертикальной плоскости над уровнем горизонта: 85;
* Коэффициент защитного действия, дБ: 8;
* Диапазон рабочих температур, °C: –40…+80;
* Исполнение корпуса: герметичное IP65;
* Габаритные размеры, мм: 400х153х1070;

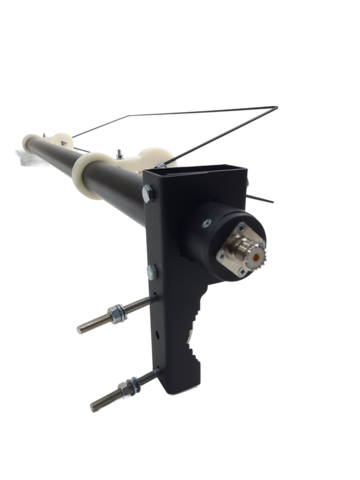

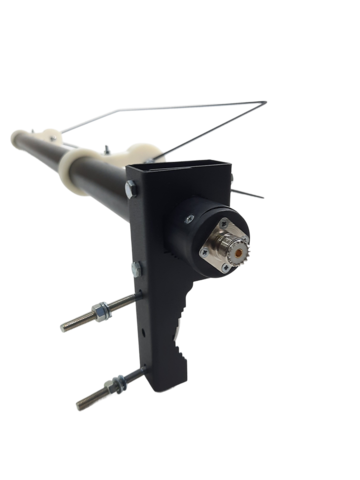

* Разъём: SO-239 (ответная часть подходит PL-259).

ВАЖНО: Приведённые характеристики соответствуют установке антенны на металлическую мачту. При установке на диэлектрическую мачту или в грунт характеристики могут отличаться от указанных выше в зависимости от положения и длины кабеля.

Купить антенну Триада-1492 на OZON.ru

Установка антенны: Антенна должна устанавливаться вертикально на металлическую или диэлектрическую мачту. Если мачта металлическая, желательно, чтобы антенна размещалась выше конца мачты.

При установке антенны на диэлектрической мачте или в грунт рекомендуется
надеть на кабель ферритовое кольцо и зафиксировать его на расстоянии 380мм
от антенны. Это стабилизирует её характеристики.

СКАЧАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННЫ ТРИАДА-1492
