Еще одна статья по мотивам польской антенны типа Сетка/сушилка. У многих остались в запасе блоки питания/сетевые адаптеры от польских антенн. Можно ли ими питать современные антенны с питанием 5 Вольт?
Отвечаем на частый вопрос из интернета. Вот как вопрос задали - так и отвечаем.
Наш эксперт Станислав Боуш рассказывает: Сначала ответ - нет. Антенны, работающие от пяти вольт, выйдут из строя, если подать 12 вольт.
На самом деле, если в адаптере есть регулировка усиления и есть возможность измерить напряжение тестером, то можно, при этом регулировку желательно жестко зафиксировать так, чтобы ручка не крутилась. Но если регулировки нет - то такие адаптеры использовать нельзя!
А теперь подробнее:
Современные активные наружные антенны для бесплатного приема цифрового ТВ питаются от 5 Вольт по центральной жиле кабеля. Это очень удобно.
- По одному и тому же кабелю подается и сигнал, и питание усилителя.
- Никаких ненадежных китайских адаптеров 220 вольт!
Активная антенна Триада-3360 для приема до 60 км . Внутри - усилитель.
Итак, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание на эту самую центральную жилу и где взять 5 вольт напряжение?
Все очень просто.
Первый способ. Питание на антенну подаст ресивер (цифровая приставка). Эта функция есть абсолютно во всех приставках ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.
Второй способ - питание антенны от телевизора.
Про ресивер для приема цифрового ТВ все понятно. А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC, ни в Sony! Ни в каких телевизорах!
Не спрашивайте меня, почему - вот не сделано!
Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.
Выход есть!
Для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания. Его надо купить отдельно. Основная мысль разработчиков была в том, что антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:
Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.
USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!
Третий вариант.
В половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.
Что делать? А все просто! Надо использовать инжектор питания и стандартный блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора втыкаем не в телевизор, а в блок питания.
Светодиод засветился, антенну мы подключили правильно.

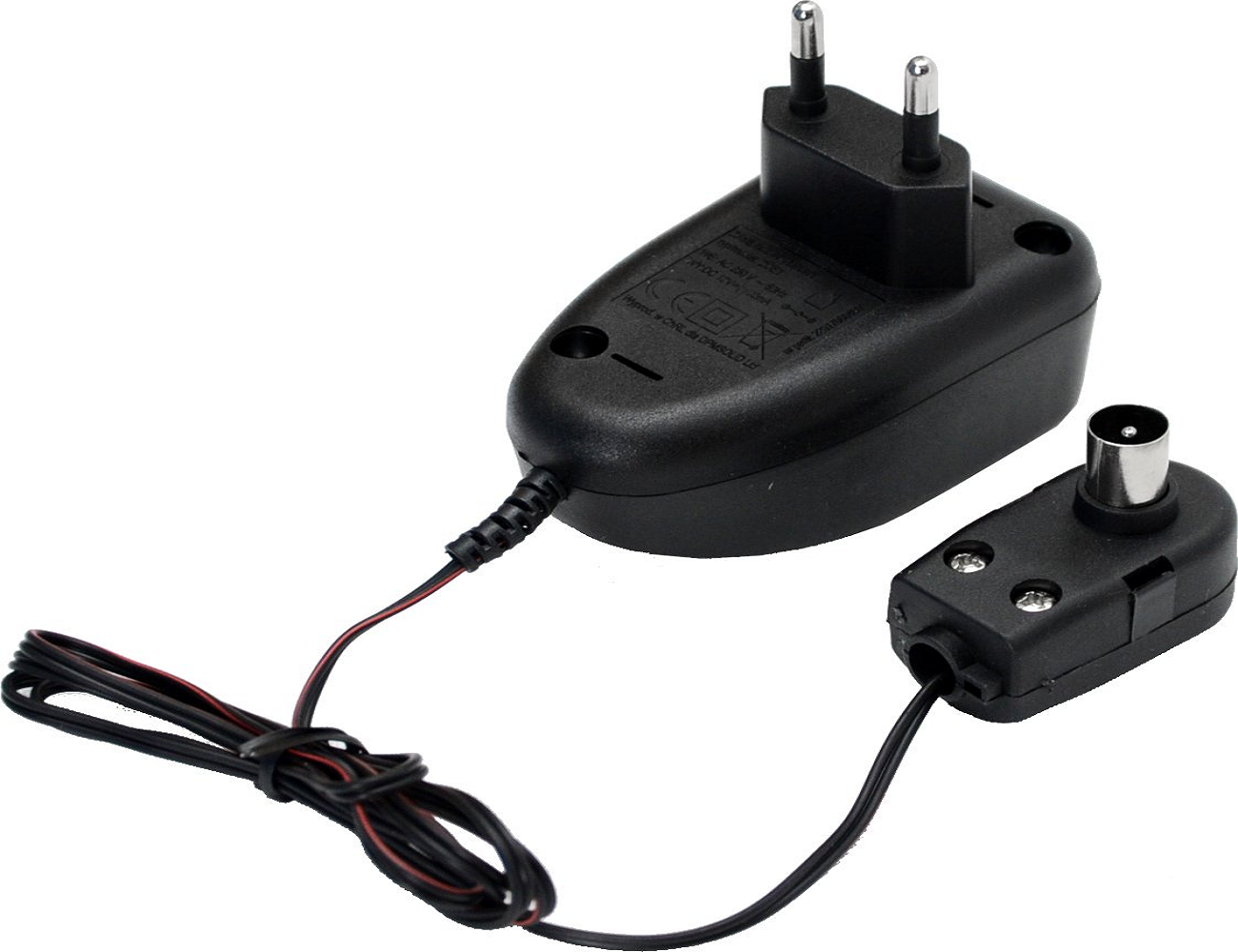

Четвертый вариант. Польский адаптер 12 вольт с регулировкой. Если в адаптере есть регулировка усиления, и есть возможность измерить напряжение тестером, то можно, при этом регулировку желательно жестко зафиксировать так, чтобы ручка не крутилась. Но если регулировки нет - то такие адаптеры использовать нельзя!
Внимание! Мерить напряжение адаптера надо под нагрузкой 35-40 мА или под тем током, который указан в паспорте изделия как рабочий ток антенны, обычно это в пределах 20-35 мА. Пусть в паспорте указан ток 25мА.
Тогда сначала подключаете нагрузку (например, 5Вольт/25 мА=200 Ом ). Далее Измеряете напряжение под этой нагрузкой, подстраиваете регулировку до 5 вольт. Далее жестко фиксируете положение регулировочной ручки, чтобы ребенок не мог ее провернуть.
Вот и все на сегодня. Всего доброго! С вами был эксперт ANTENNA.RU Станислав Боуш. Подписывайтесь на наш канал antenna.ru, лайкайте! Мира всем!
